Appoġġ Dimensjonali għal Bobbins Coil Molded

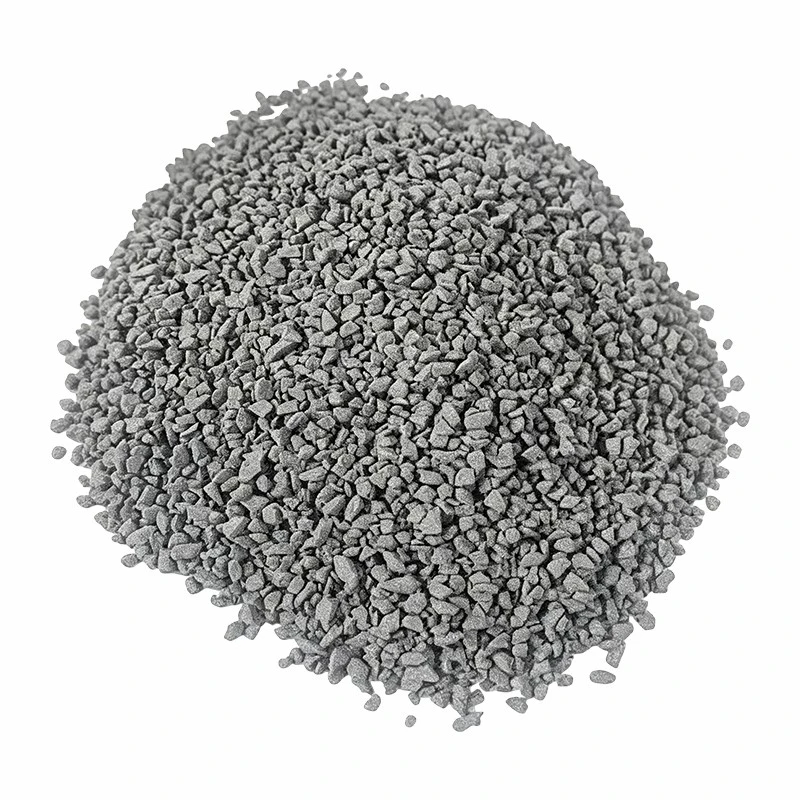

Mudell 7802-A huwa materjal tal-iffurmar fenoliku termosett maħsub għal bobbins tal-coil u komponenti ta 'appoġġ iżolanti relatati. Jista 'jiġi pproċessat permezz ta' molding ta 'injezzjoni jew iffurmar ta' trasferiment.
Il-bobbins tal-coil jista 'jkun fihom slots, toqob, ħitan irqaq, karatteristiċi ta' pożizzjonament, u strutturi ta 'assemblaġġ. Il-flussabbiltà tal-materjal tista 'għalhekk tkun imqabbla mad-dimensjonijiet tal-bobbin, il-ħxuna tal-ħajt, it-tqassim tal-kanal, il-pożizzjonijiet tat-toqob, l-istruttura ġenerali u l-kundizzjonijiet tal-moffa.
Il-materjal ta 'insulazzjoni tal-coil jgħaqqad insulazzjoni elettrika, reżistenza tas-sħana, prestazzjoni mekkanika, reżistenza għall-fjamma, u stabbiltà dimensjonali. Jista 'jiġi kkunsidrat għal bobbins tal-coil u partijiet iżolanti relatati użati f'apparat elettriku u tagħmir elettriku.
Il-klijenti għandhom jipprovdu tpinġija teknika jew prototip fiżiku qabel il-produzzjoni bl-ingrossa. L-iffurmar tal-kampjun jista 'jintuża biex jiċċekkja l-formazzjoni tal-islott, il-pożizzjonijiet tat-toqob, id-dimensjonijiet ġenerali, is-saħħa strutturali u l-prestazzjoni tal-assemblaġġ.
Insulazzjoni u Proprjetajiet tal-Fjammi
Is-sors jirreġistra b'mod konsistenti reżistenza tal-wiċċ ta 'mill-inqas 10¹¹ Ω u fattur ta' telf dielettriku f'100 Hz ta 'mhux aktar minn 0.1.
Il-materjal jilħaq klassifikazzjoni tal-fjammabbiltà UL94 V0. Dawn il-proprjetajiet jipprovdu bażi dokumentata ta' prestazzjoni elettrika u tal-fjammi-għal bobbins tal-coil iffurmati.
L-approvazzjoni finali tal-materjal xorta għandha tikkunsidra l-funzjoni elettrika attwali, l-istruttura tal-bobbin, it-temperatura tax-xogħol, il-moffa, it-tagħmir tal-ipproċessar u l-metodu tal-assemblaġġ.
Is-sors fih rekords differenti mekkaniċi, termali, jinxtorob, u densità. Dawn id-differenzi għandhom jiġu solvuti qabel ma tinħareġ karta tad-dejta teknika finali.
Valuri ta' Prestazzjoni Li Jeħtieġu Konferma
Id-deskrizzjoni ewlenija tirreġistra saħħa tal-flessjoni ta 'mill-inqas 80 MPa u stress tat-tensjoni fil-ksur ta' mill-inqas 45 MPa. Jirreġistra wkoll saħħa tal-impatt Charpy b'taqlija ta' mill-inqas 1.5 kJ/m² u saħħa tal-impatt Charpy mhux intaljata ta' mill-inqas 5.5 kJ/m².
It-tabella tal-parametri tal-prodott minflok tirreġistra saħħa tal-flessjoni ta 'mill-inqas 130 MPa u stress tat-tensjoni fil-ksur ta' mill-inqas 70 MPa.
Id-deskrizzjoni ewlenija tiddikjara temperatura ta 'deflessjoni tas-sħana taħt tagħbija, Ti 1.8, ta' mill-inqas 170 grad. It-tabella tal-parametri tiddikjara mill-inqas 200 grad.
Id-deskrizzjoni ewlenija tagħti firxa ta 'jinxtorob tal-iffurmar ta' 0.40% sa 0.60% u densità ta '1.50 sa 1.60. It-tabella tal-parametri tal-prodott tagħti firxa ta 'jinxtorob ta' 0.30% sa 0.50% u densità ta '1.55 sa 1.65.
Iż-żewġ settijiet ta' valuri ġejjin mill-materjal fornut u għandhom jibqgħu viżibbli sakemm iċ-ċifri approvati finali jiġu kkonfermati.
Kampjuni, Spezzjoni, u Ordnijiet Irrepeti
Zhejiang Naso Synthesis Co., Ltd tiffoka fuq komposti tal-iffurmar fenoliċi u materjali termoset relatati. Il-persunal tal-bejgħ, tekniku, ta 'produzzjoni u ta' kwalità jista 'jipparteċipa fi proġetti ta' bobbin coil.
Il-kumpanija tista 'tiżviluppa kampjuni skont tpinġijiet jew prototipi fiżiċi. Sistema awtomatika ta 'batching u sistema ta' kontroll awtomatizzat DCS huma użati biex jimmaniġġjaw il-produzzjoni. Spezzjoni sħiħa titlesta qabel l-ippakkjar, u spezzjoni ta'-parti terza tista' tiġi aċċettata.
Il-kwantità minima tal-ordni hija 1,000 kg. Kuluri jew mudelli differenti jistgħu jingħaqdu fi ħdan kwantità minima ta 'ordni wara diskussjoni.
Il-produzzjoni standard normalment tieħu madwar 7 ijiem. Prodotti personalizzati normalment jieħdu madwar 20 jum, filwaqt li l-iżvilupp personalizzat tal-kampjun normalment jieħu madwar 30 jum.
L-ippakkjar tal-esportazzjoni jista 'jiġi rranġat skont id-dimensjonijiet tal-bobbin, il-kwantità, il-metodu tal-istivar u l-kundizzjonijiet tat-trasport. Wara l-kunsinna, mistoqsijiet tekniċi jew ta 'kwalità jistgħu jirċievu tweġiba fi żmien 12-il siegħa. Il-paġna tal-materjal tal-insulazzjoni tal-coil għandha tiġi ffinalizzata biss wara li l-valuri tekniċi konfliġġenti jkunu ġew approvati.
Speċifikazzjonijiet tal-Prodott
|
Parametru |
Speċifikazzjoni |
|
Mudell tal-Prodott |
7802-A |
|
Proprjetajiet Elettriku |
Reżistenza tal-wiċċ Akbar minn jew ugwali għal 10¹¹ Ω; tanδ f'100 Hz Inqas minn jew ugwali għal 0.1 |
|
Rekords Mekkaniċi |
Deskrizzjoni prinċipali: flexural Akbar minn jew ugwali għal 80 MPa u tensili Akbar minn jew ugwali għal 45 MPa; tabella tal-parametri: flexural Akbar minn jew ugwali għal 130 MPa u tensili Akbar minn jew ugwali għal 70 MPa |
|
Rekords Termali u tal-Fjammi |
Deskrizzjoni prinċipali: temperatura tad-deflessjoni tas-sħana Akbar minn jew ugwali għal 170 grad; tabella tal-parametri: Akbar minn jew ugwali għal 200 grad ; UL94 V0 |
|
Rekords Fiżiċi |
Deskrizzjoni prinċipali: jinxtorob 0.40%–0.60%, densità 1.50–1.60; tabella tal-parametri: jinxtorob 0.30%–0.50%, densità 1.55–1.65 |
